Méta-modèle du Référentiel du Système d'information

CAF-CNEDI - Chantier MERSI

Description

Introduction

Le Référentiel du SI est l'outil de maîtrise du système d'information. Sa construction et sa consolidation régulière servent les objectifs de capitalisation, de cohérence et de réduction des investissements.

Contenu
Le modèle MERSI comprend deux parties :

• le méta-modèle proprement, qui décrit les catégories de représentation et les informations nécessaires à la maîtrise du système d'information ;
• le processus qui accompagne l'administration et la construction du Référentiel du SI.

Vue Générale

Le processus RSI et le méta-modèle MeRSI
Le méta-modèle du RSI constitue, en quelque sorte, la partie statique du modèle complet. Le processus du RSI en est la partie dynamique.
Le premier rassemble les termes, informations, décisions types qui composent la réalité multiforme du Système d'information. C'est la dimension "Produit", considérée à la fois à l'échelle de l'organisme et dans tous ses détails de description et de réalisation.
Le processus du RSI considère les activités - ou une partie des activités - qui portent sur cet objet Système.

La relation est, donc, du paquetage "Processus" vers le paquetage "Méta-modèle".
La relation est montrée par la flèche en pointillée. Elle ouvre la possibilité de référencer, à partir des éléments de "Processus", des éléments de "Méta-modèle".

Diagramme de classes : La relation entre les deux parties du modèle

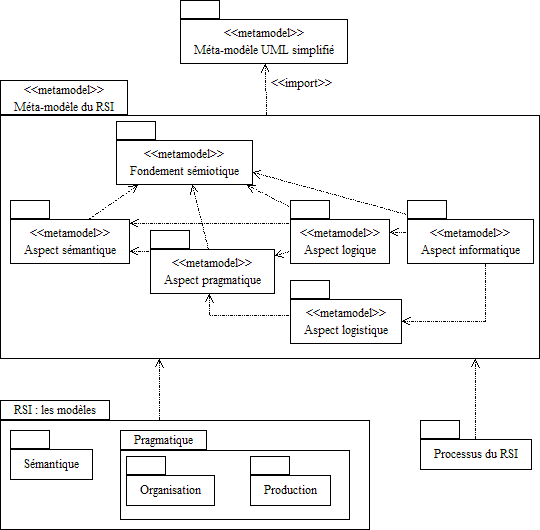

Diagramme de classes : Le graphe d'architecture complet

Constituants principaux :

• Méta-modèle du RSI : Méta-modèle du Référentiel du Système d'information
• Processus du RSI : Description des activités liées au RSI
• Méta-modèle UML simplifié : Méta-modèle fourni par Softeam, contenant les concepts principaux du méta-modèle UML en simplifiant sa structure
• RSI : les modèles : Compléments apportés au méta-modèle du RSI
