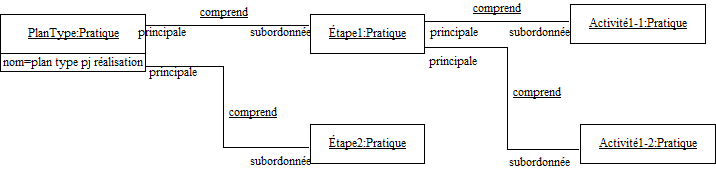

Diagramme d'objets "Illustration pour Cosmiq : le "plan type""

Propriétaire : Pratique

nom PlanType Étape1 Étape2 Activité1-1 Activité1-2

Diagramme d'objets : Illustration pour Cosmiq : le "plan type"

La restitution du modèle de Cosmiq par le modèle MeRSI
Toutes les composantes d'un 'plan type" s'obtiennent comme des instances de la méta-classe "Pratique". Pour l'application Cosmiq, cette méta-classe devrait être réalisée en tant que classe (et table). Son statut de méta-classe vaut pour les possibilités de description qui lui sont attachées et que la modélisation des processus, par exemple, exploitera.
La décomposition n'est pas obtenue, comme dans le MPD de Cosmiq, de façon fixe, avec des colonnes de la table "Plan Type". C'est l'association "comprend" qui permet de décomposer les pratiques.
Les avantages sont :
