Diagramme de classes : La structure du méta-modèle
Explication : l'architecture du méta-modèle

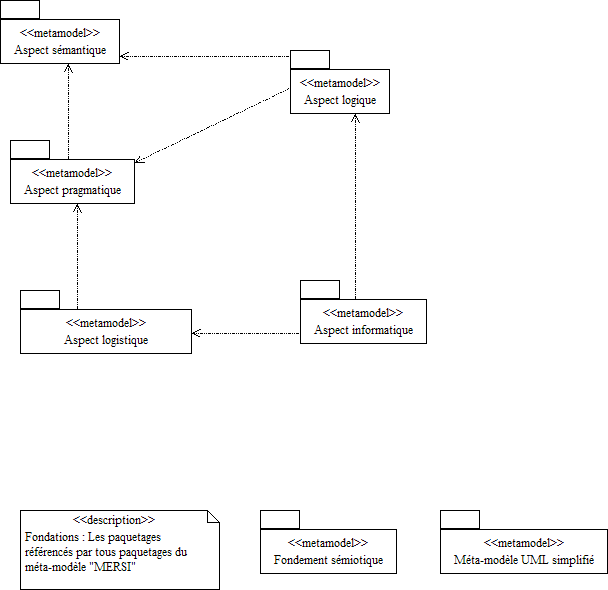

Ce diagramme de paquetages représente l'architecture du méta-modèle.
Les catégories de représentation sont réparties selon les "aspects". Dans chaque paquetage, on trouvera les moyens d'expression pour un certain point de vue sur le Système Entreprise (l'organisme).
Les dépendances expriment des références ou des dérivations entre les éléments d'un aspect à un autre.
Par rapport à la Topologie
La Topologie du Système Entreprise identifie les aspects. Son recensement se justifie théoriquement mais a aussi été éprouvé empiriquement. La Topologie présente, normalement, huit aspects, pas un de plus, pas un de moins. C'est à travers ces huit aspects que l'entreprise est perçue.
L'architecture du méta-modèle s'inspire de la topologie. Elle opère néanmoins quelques rapprochements qui permettent de simplifier la structure. Ces rapprochements interviennent dès lors que l'on constate le peu de termes nécessaires pour exprimer un des aspects.
Ainsi, les aspects sémantique, pragmatique et logique étant très individués, ils sont repris par autant de paquetages du méta-modèle. Ces paquetages contiennent les méta-classes qui permettent d'exprimer ces aspects (éventuellement complétées par le méta-modèle UML). A contrario, la description des aspects géographique et matériel nécessite peu de termes propres : on a fondu ces deux aspects dans le même paquetage "Logistique". De même, le logiciel, l'architecture technique et l'architecture physique partagent des catgéories de représentation en nombre réduit. Elles ont été rassemblées dans le paquetage "Aspect informatique".
Justification de l'architecture
L'architecture du méta-modèle se justifie par les considérations suivantes :
Fondations : Les paquetages référencés par tous paquetages du méta-modèle "MERSI"
