ActivityModel

Propriétaire : Méta-modèle UML simplifié

PseudoState StateVertex State Event InternalTransition Transition Signal StateMachine IsDynamic DynamicArguments DynamicMultiplicity ActivityState IsSynch CurrentState ObjectFlowState ActivityGraph Partition ModelElement NameSpace Classifier SubActivityState ActionState

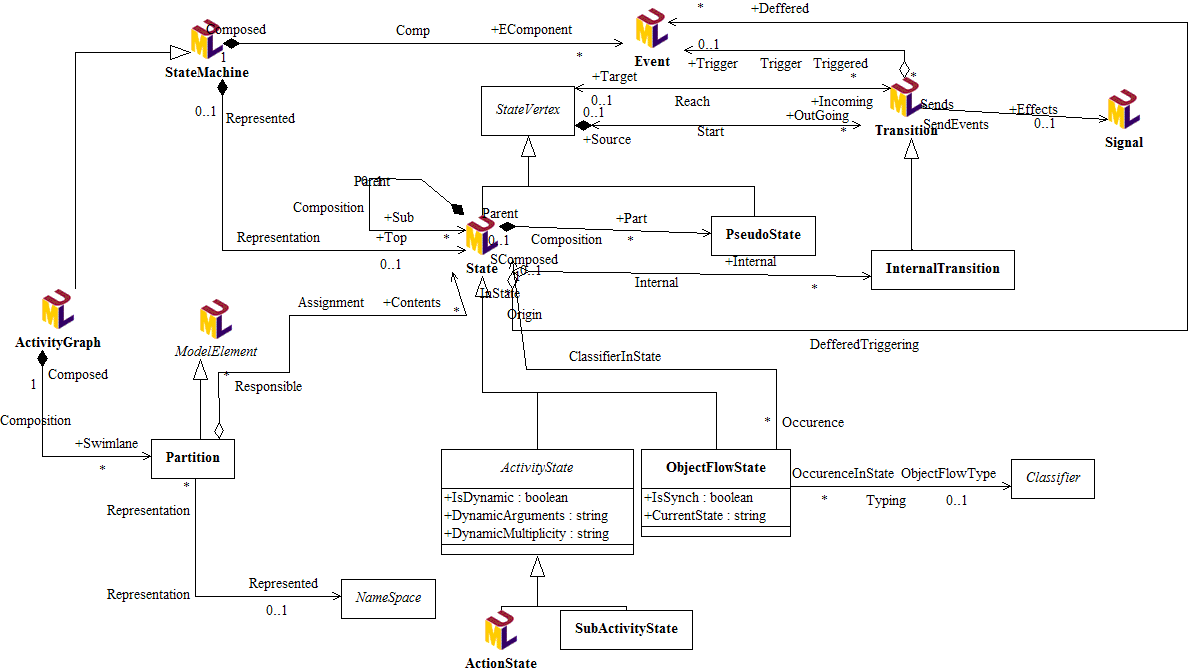

Diagramme de classes : ActivityModel

The Activity model is organized around ActivityGraphs, ActionStates and ObjectFlowStates . Partitions are another important concept. To create an activity diagram , an ActivityGraph, for which an activity diagram is subsequently created, must first be created. ActivityGraphs can be created on Class , Component, Node, Signal, UseCase and Actor classifiers, and on Operations and Packages.
