Propriétaire : Aspect pragmatique

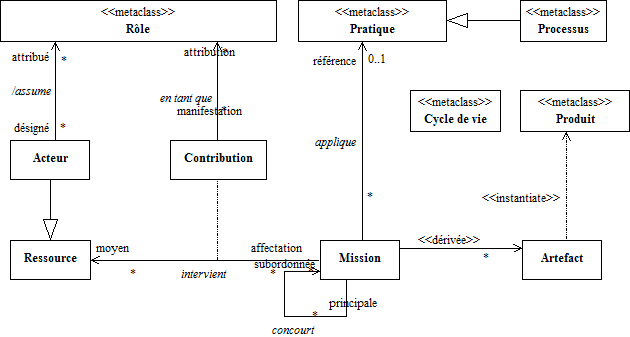

Diagramme de classes : La vue synthétique de l'aspect pragmatique
Ce diagramme donne une image synthétique de l'aspect pragmatique.
Les principales notions de cet aspect y sont représentées, mais sans les détails. On a masqué :
- les sous-classes qui raffinent les notions principales (par exemple, opération et projet, sous la classe "Mission") ;
- les propriétés des classes ;
- les contraintes.
Ces détails sont présentés ailleurs.
Les plans de représentations
Une difficulté de ce sujet est la cohabitation des notions tirées de deux plans de représentation différents.
- D'une part, certaines notions désignent des objets réels : la classe Mission, par exemple, permet d'enregistrer des activités ou des projets concrets, datés.
- D'autre part, ces notions font référence à des représentations génériques ou normatives. Par exemple, le projet applique un processus de référence. Sous cette appellation, on désigne une description générale à laquelle le projet est censé se conformer.
Pour distinguer ces deux plans, les classes représentant les concepts de description sont marquées du stéréotype "metaclass". Le diagramme les dispose en haut.
