Synoptique du paquetage "Aspect logique"

Propriétaire : Aspect logique

Agrégat logique Atelier logique Constituant logique Distributeur Fabrique logique Machine logique Orchestrateur Service logique Strate Appariteur

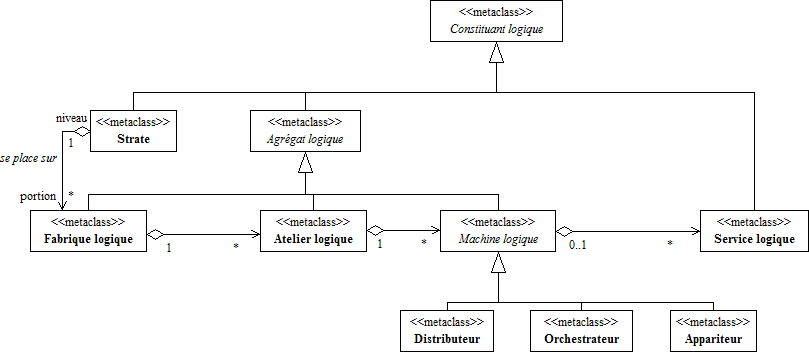

Diagramme de classes : Synoptique du paquetage "Aspect logique"

Les principales catégories de la modélisation logique
Ce diagramme présente, sous forme d'arborescence, les principales méta-classes utilisées pour représenter une architecture logique orientée services. Les termes utilisés sont ceux du procédé de conception logique proposé par la méthodologie Praxeme. On peut aisément leur substituer les termes en vigueur dans l'urbanisation des SI, à condition d'établir la connexion avec :


La structure
Le diagramme montre également la structure hiérarchique de décomposition en constituants de plus en plus fins. Cette structure se révèlerait un peu trop rigide pour la plupart des classes de problèmes et nous l'avons évitée, par exemple pour la représentation des processus. Dans l'asepct logique, elle résulte d'une volonté : elle fixe un vocabulaire et impose des règles de structuration auxquelles il n'est pas possible de déroger.
