Le positionnement du paquetage

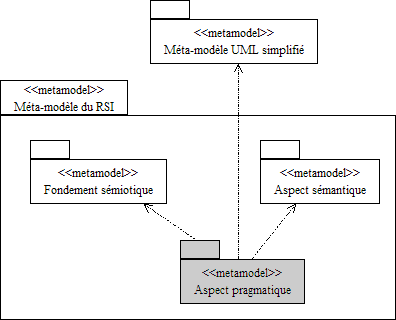

Diagramme de classes : Le positionnement du paquetage

Dépendances vers les autres aspects
Ces dépendances renvoient à la Topologie du Système Entreprise.
Se reporter à la documentation de la méthodologie Praxeme.

Recours au langage UML
Plusieurs méta-classes d'UML outillent la représentation de l'aspect pragmatique. Notamment :

• Actor (auquel nous ferons correspondre la classe MERSI "Rôle" et qui se manifeste sur les diagrammes des cas d'utilisation et les diagrammes d'activité) ;
• StateMachine (utilisée pour exprimer les "cycles de vie") ;
• ActivityGraph (employé pour représenter l'ordonnancement des activités, processus notamment).
